Connex3カラー造形 その2

0
    弊社にあります3Dプリンタ「Objet500 Connex3」では、カラー造形が可能です!
    その2ではカラー造形の造形手順を説明したいと思います。

    今回は、弊社社員が考えたキャラクター「ほたて君」のフィギュアをカラーで造形します。
    ほたて君は、イラストを元にZbrushでモデリングをしました。

    元の落書き↓


    落書きを元にしたイラスト↓

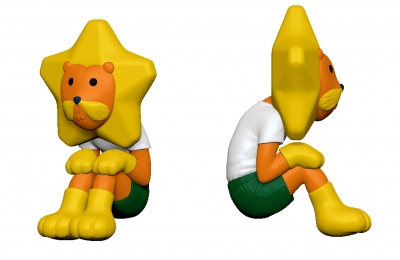

    モデリング↓


    /Г魴茲瓩

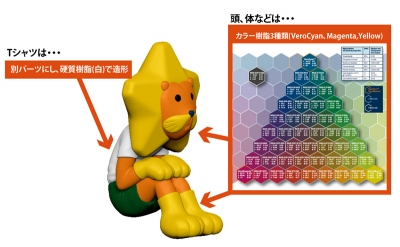

    まず、使う樹脂と色を決めます。
    ほたて君の頭・体などは、カラー樹脂3種類(VeroCyan,VeroMagenta,VeroYellow)の組合せの中の色にします。
    Tシャツは、別パーツにして硬質樹脂の白で造形します。

    各色には番号がついているので、番号で指定します。
    番号はPolyJet Colorスペックシートに記載されています。
    (ストラタシス社のサイトからダウンロードできます。)
    色はRGBで数値化されているので、参考にしながら近い色を探します。
    今回の色は下のように決めました。

    星、ひげ、手、足・・・VeroYellow
    顔、体、耳・・・RGD-MY-006
    目・・・RGD-CMY-022
    鼻・・・RGD-CM-002
    ズボン・・・RGD-CY-003


    ▲如璽燭鯤割する

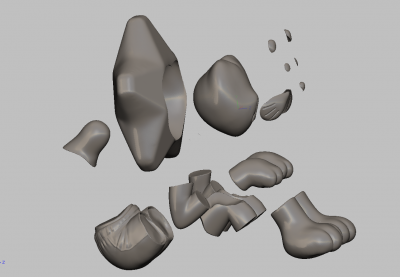

    データは色ごとに別パーツにします。
    干渉しているとエラーになり造形ができないので、干渉しないようにパーツを分割します。
    各パーツをSTLデータに変換します。




    Connex3専用のソフトウェアに読み込む

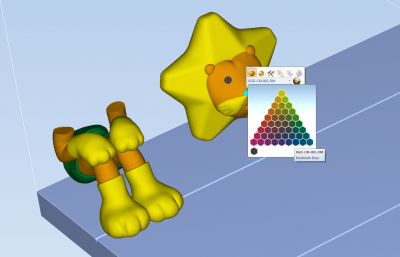

    オペレーティングソフトウェア「ObjetStudio」にデータを読み込みます。
    ソフトウェア上で各パーツの色を指定して、造形を開始します。




    サポート除去後、白の硬質樹脂で作ったTシャツのパーツを接着します。
    接着材が少しはみ出てしまったのでクリア塗装をし・・・

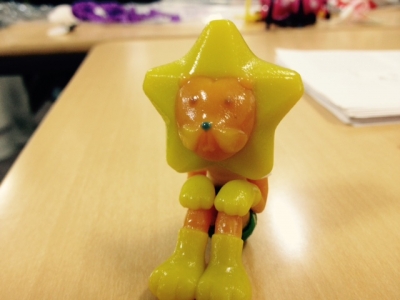

    完成です!

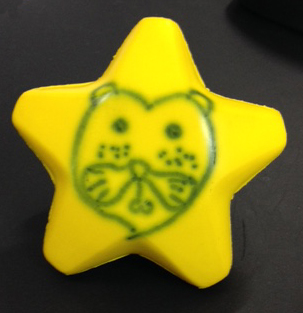

    左の傘は塗装をしていないものです。
    表面は若干白っぽくなりますが滑らかな質感です。発色はとても良いです。



    目のパーツは黒色を指定しましたが、パーツが薄すぎた為か下のオレンジが透けて茶色になっています。
    部品の厚み、重なっている部品の色などによっても色が変わってくることがあるようです。

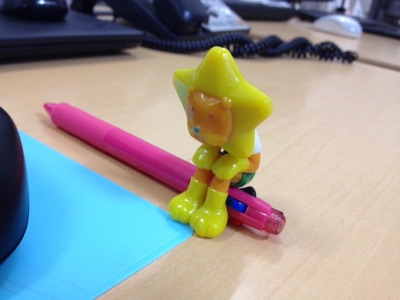

    哀愁漂います。

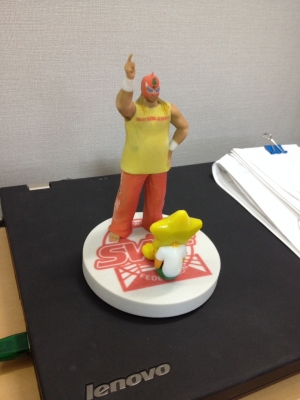

    グレート☆無茶さんの話も熱心に聞きます。
    (※無茶さんはZPrinterで造形したものです。)

    ほたて君カラーフィギュア(全長60mm、30μm積層)の金額は1個50,000円です。
    1個だけを造形する場合、かなり高価になってしまいますが
    2個、3個と数が増えると単価も安くなっていくので、
    色やパーツ違いなどでたくさん造形していただくとお得です。

    以上、カラー造形の手順を説明させていただきました。
    ご不明な点などございましたら、お気軽にお問い合わせくださいませ。
